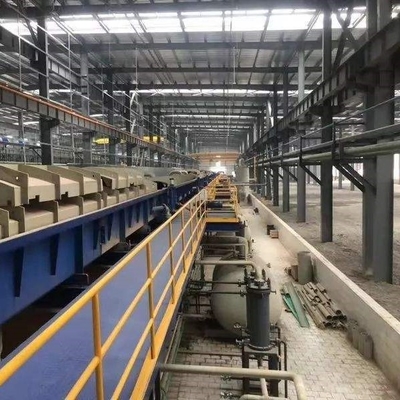

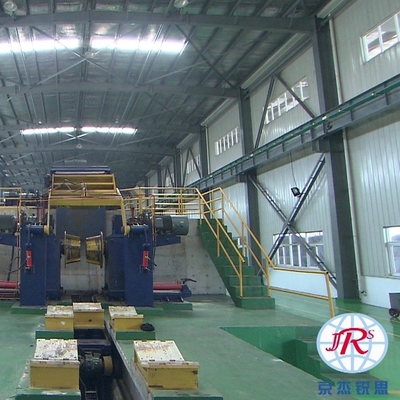

Linha de conservação em vinagre push pull de aço processo com o ar quente que seca o dispositivo 30-180m/Min

Linha de conservação em vinagre push pull com dispositivo da secagem do ar quente (valioso, de alta qualidade)

Especificação técnica

1.Product e capacidade

1)Especificação de produto

Material: Baixo aço carbono e aço carbono médio
De aço não: SPCC, SPCD, SPCE, SS400, Q195, Q215 e Q235, etc.

De aço delegado não: Q215
Bobina dentro do diâmetro: D=Φ610mm
Diâmetro externo da bobina: D=Φ1100~Φ2050mm
Largura da tira: 1000~1500 milímetros
Espessura da tira: 1.2~3.0mm
Peso máximo da bobina: 25MT
Propriedade mecânica: σs≤360N/mm2
Exigência de qualidade: Concessão com a estipulação padrão atual de China.
capacidade 1.2.Production: De 350,000 toneladas
1.2.1. Linha parâmetro
Comprimento total da linha: L≈100m
Velocidade linear do máximo (equipamento que processa): 110m /100m/min
Rosqueando a velocidade: V=15m/min
Especificação da linha de conservação em vinagre
2,1. Introdução geral
Esta linha de conservação em vinagre é tipo do tração-impulso e adota a tecnologia de conservação em vinagre rasa avançada do fluxo turbulento do tanque. A linha fornecida é madura e segura e provada produzindo a prática.
.
Os equipamentos da linha com exceção do carretel da recompensa e do carretel da tensão adotarão o arranjo aéreo. O nível de corrida da tira de aço é +2500. Desenrolar-se, conservar e bobinar serão terminados em linha completamente. Tem a operação conveniente, menos falha, funcionamento da eficiência elevada e outras características. Pode satisfazer usuários com a produção estável e o corredor a longo prazo.
processo 2.1.1Pickling
A bobina que recebem o dispositivo car→pressing de carregamento do rolo do table→coil e o lado da abertura device→1# da bobina que guia centrando device→9-roll que endireita o shear→angle leveler→hydraulic cortaram o lado →cleaning do secador →2# do ar do →hot do tanque do tanque de conservação em vinagre do shear→ (que espreme o rolo) (que espreme o rolo) que guia centrando o lado roll→movable do balanço able→3# da pitada de device→1# que guia centrando o tipo rolo roll→turning do roll→disc shear→→3-roll da pitada de device→2# do freio para o reel→coil do coating→tension do óleo que descarrega o carro
parâmetro de desempenho 2.1.2.Main da linha
2.1.2.1.
Linha velocidade: 110m/min (máximo)
Velocidade do processo: 100m/min (máximo)
Rosqueando a velocidade: 15m/min
2.1.2.2. Tanque de conservação em vinagre
Quantidade da seção: conservação em vinagre da classe n=4
Comprimento do tanque de cada seção: 12.50m


O carro (de descarregamento) de carregamento da bobina é usado transportando a bobina de aço no cilindro da bobina do carretel da recompensa ou transportando a bobina de aço no equipamento especial para a armazenagem provisória do cilindro da bobina do carretel da recompensa.

O carro (de descarregamento) de carregamento da bobina é composto da sela fixa e do carro movente transversal horizontal com a sela de levantamento e de queda vertical.
Desempenho do equipamento:
Peso de carregamento máximo: 25MT
Diâmetro exterior da bobina de aço: Φ1000-Φ2000mm
Levantando e altura de queda da sela: 1000mm
Quantidade de sela fixa: 2 pares ou 3

2.2.1.2. Carretel da recompensa
O carretel da recompensa é usado desenrolando a bobina de aço na tira e fornecendo a tensão apropriada à tira de aço.
O carretel da recompensa é o tipo flexível hidráulico carretel de flutuação do modilhão da recompensa com o apoio auxiliar e é composto principalmente do carretel da recompensa, o mecanismo movente transversal e o apoio auxiliar, etc.
Desempenho do equipamento
Comprimento eficaz do cilindro da bobina: L=1750mm
Diâmetro do cilindro da bobina: D=Φ610mm
Curso flexível: ΔD=40mm
Tensão da recompensa (máxima): 20KN

2.2.1.3. Dispositivo do rolo de pressão e dispositivo de abertura
O dispositivo de abertura é usado buscando para fora a cabeça da bobina de aço e transportando a cabeça da tira ao procedimento seguinte.
O dispositivo de abertura é composto do quadro móvel com o rolo de pressão conduzido pelo motor do óleo e pela placa desenrolando-se flexível e trêmulo da pá.

2.2.1.4. Dispositivo centrando-se de guiamento lateral
O dispositivo centrando-se de guiamento lateral é usado para o guiamento e a posição que controlam a tira de aço de corrida.
O dispositivo centrando-se de guiamento lateral é composto do suporte do rolo e do dispositivo de ajuste verticais da diferença vertical do rolo.
Desempenho do equipamento
Rolo vertical: Φ150×150mm
Gap: 750 milímetros

2.2.1.5. 9-roll que endireita o leveler
O leveler de endireitamento é usado principalmente endireitando a cabeça da tira de aço para facilmente sequent tratando a cabeça da tira de aço e rosqueando. O rolo de pitada do leveler de endireitamento para entregar a cabeça da tira ao leveler de endireitamento.

.
