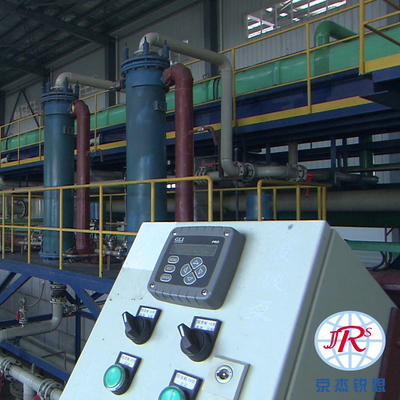

Linha de conservação em vinagre de aço de recozimento tipo push pull contínuo 550000t/Year do APL

Linha de conservação em vinagre tipo da tira de aço da continuous&push-tração

o Profundo-tipo linhas de conservação em vinagre consiste nos tanques de trabalho profundos onde a solução ácida apresenta um movimento extremamente lento do fluxo. o Raso-tipo linhas de conservação em vinagre confia em um projeto de tanque diferente, que garanta um efeito de conservação em vinagre mais alto na superfície inferior da tira no que diz respeito ao profundo-tipo convencional linhas, mesmo com movimento lento do fluxo ácido. Infelizmente, alguns problemas de selagem caracterizam este tipo da linha

Geralmente, a espessura da escala é o μm 10 a 20. Sua estrutura assim chamada da escala não é uniforme, mas consiste principalmente em uma camada de wustite (FeO). De acordo com o modelo removendo crosta de descrito por Frisch e por Thiele (veja Gruchot e outros, 2001), o ácido penetra a estrutura da escala, assim alcançando a superfície de metal livre. A reação que ocorre entre o metal ácido e livre gera uma corrente local que flui da parcela escala-livre do metal, atuando como um ânodo, à camada condutora do wustite, jogando o papel de um cátodo

A bobina para bobinar linhas de conservação em vinagre é uma parte do processo de terminação de aço rolado liso em que óxidos e escala são removidos da superfície da tira pela dissolução no ácido. O HCL é usado geralmente para aplicações do aço carbono e os ácidos fluorídricos ou nítricos são usados para de aço inoxidável.

As linhas de conservação em vinagre push pull seguram primeiramente bobinas e não têm soldadores nas seções da entrada nem nas áreas de armazenamento para as tiras. Consequentemente, cada bobina é rosqueada através da linha de processo separadamente.

Os tanques de conservação em vinagre de uma linha push pull são geralmente mais curtos do que aqueles de uma linha contínua porque a linha velocidade durante a conservação em vinagre (do aproximadamente fpm 150 a 660) é geralmente mais lenta do que aquela de uma linha contínua. Outros procedimentos de funcionamento de uma linha push pull são similares àqueles de uma linha contínua. A salmoura “licor” é mantida geralmente no °F 180 ou mais alto por permutadores de calor externos. Uma seção da lavagem segue a seção de conservação em vinagre para remover o resíduo ácido da superfície da tira com água fresca. As bobinas conservadas podem então ser revestidas em ambos lado da tira com um óleo ou um lubrificante preventivo da oxidação para uns processos a jusante mais atrasados como o carimbo ou do navio para fora seco para que as peças mais tarde sido rollformed e pintado por exemplo

A linha de conservação em vinagre push pull

Fluxo de processo

Os equipamentos principais de acordo com o processflow são por sua vez como segue:

O → decoiling pre-decoiling manualmente de carregamento do rolo da anti-curvatura do → do straightener da pitada do raspador →3-roller do → do → do trole da carga da bobina do skid→ da entrada do → (rolo do assoalho) paga fora a → decoiling do pinchroll do → do carretel o → vertical do straightener da pitada do rolo do → 5 do rolo de guia shearer→ transversal → vertical do rolo de guia → de lavagem do blowingdevice da borda do → da calha do → da calha da conservação em vinagre ácida tipo acumulador que do poço do → do rolo de pitada do acumulador do → do secador do ar quente a pitada →vertical do → do rolo de guia que centra o → do tosquiador do círculo do → da máquina desperdiça o → do rolo do freio da tensão do rolo do → 3 do edgerecoiler → transversal do tosquiador bobina vertical do → do recoiler do → do rolo de pitada de saída do → do guideroller (MPE) que descarrega o → traseiro do patim da saída do → do rolo do partpressure do → do trole que descarrega manualmente

Linha contínua da conservação em vinagre ácida

Fluxo de processo

Os equipamentos principais de acordo com o processflow são por sua vez como segue:

O skid→ manualmente de carregamento da entrada do → bobina o → de I# &II# do trole da carga paga fora a → decoiling de I# &II# do straightener da pitada de I# &II# →5-roller do raspador do → do carretel I#&II# o → transversal do shearerI#&II# rolo vertical do freio da tensão do → do disjuntor de escala do → do acumulador da entrada do → do rolo de pitada do → do crescentshearer do → do soldador do → do rolo de guia → →vertical do rolo de guia → de lavagem do blowingdevice da borda do → da calha do → da calha da conservação em vinagre ácida → vertical do rolo de guia → do rolo do freio da tensão do accumulator→ da saída do → do rolo do freio da tensão do → do secador do ar quente →coil transversal do recoiler do → do rolo de pitada de saída do → do tosquiador (MPE) que descarrega o → do patim da saída do → do trole que descarrega manualmente
